介紹

      城市熱島效應(yīng)降低了環(huán)境舒適度，加大了建筑能耗。太陽熱反射涂料對太陽光輻射近紅外波段有較高的熱反射率，在中遠紅外有較高的發(fā)射率。應(yīng)用于屋面，在不消耗能量的情況下，可有效降低屋面溫度。研制的白色熱反射涂料的近紅外的反射比可達87%以上，按照美國軍標(biāo)測試，可降低屋面溫度29.5 ℃，在太陽光下直測（上海，九月，溫度31℃）可降低屋面溫度25.4℃，具有優(yōu)異的隔熱效果。該涂料經(jīng)配方調(diào)整后可做成多種顏色，還可直接燒制在陶瓦、彩鋼板等的表面，制作成節(jié)能隔熱屋面瓦或板來使用。

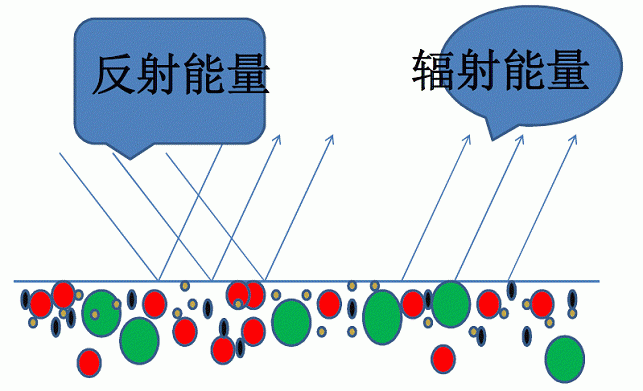

實驗過程

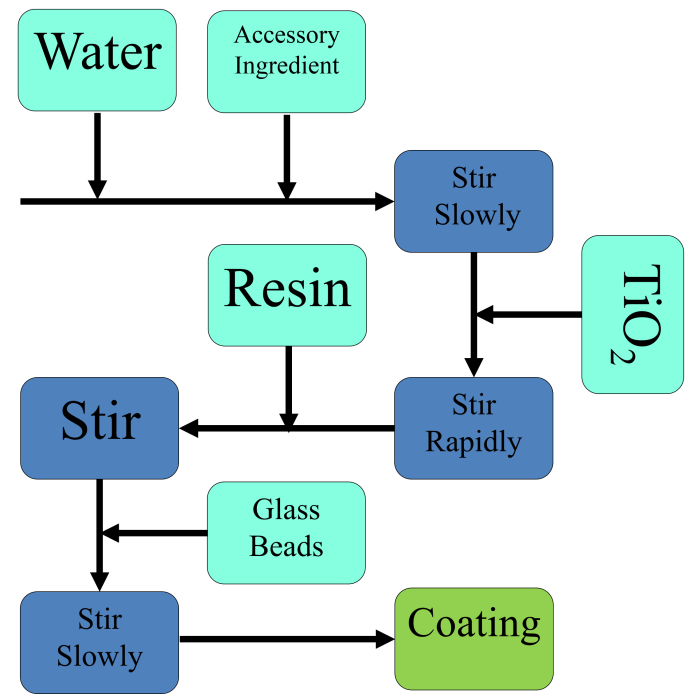

      熱反射涂料的制備：將溶劑加入到去離子水中，攪拌均勻；加入一定量的顏填料，高速攪拌，加入樹脂及其它助劑中速攪拌，加入空心玻璃微珠低速攪拌，最后調(diào)節(jié)溶液pH獲得熱反射涂料。

      樣品板的制備：使用涂膜器得不同厚度的熱反射濕膜，自然干燥、硬化。

實驗結(jié)果

1.附著力測試

(a)根據(jù)GB1720-1979，測試附著力為1級

2.反射率測試

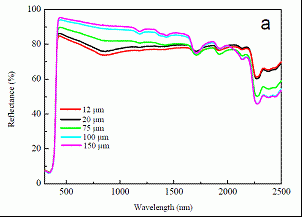

(a)不同厚度的樣品反射圖譜

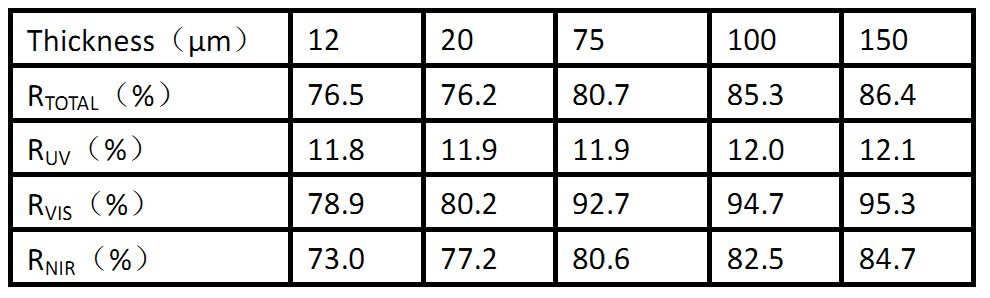

(b)不同厚度的樣品對太陽光的反射率

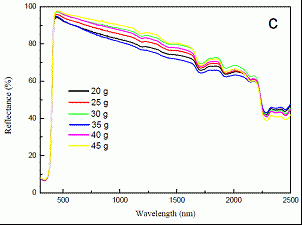

(c)不同含量鈦白粉的樣品的反射圖譜

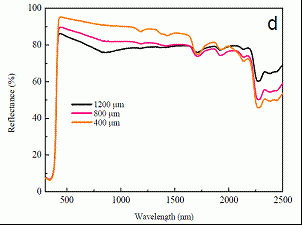

(d)不同粒徑鈦白粉的樣品的反射圖譜

3.隔熱溫差測試

                        (e)                                  (f)

(g)

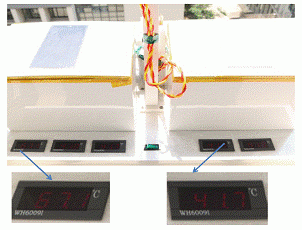

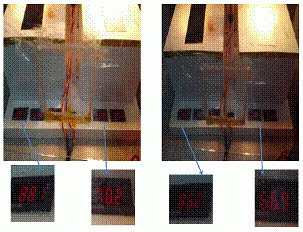

 (e)根據(jù)ASTM-E903,測試市場涂料隔熱溫差；(f)自制白色涂料隔熱溫差；(g)自制涂料太陽下實測；

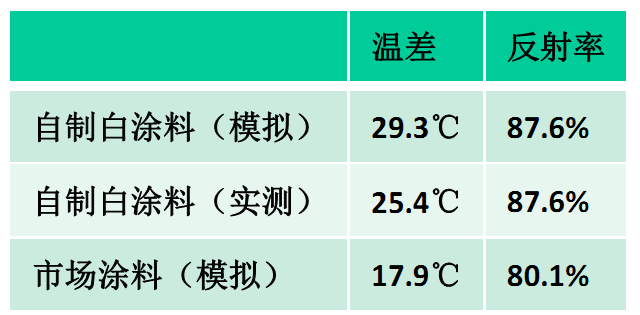

   (h)為以上3圖的數(shù)據(jù)

結(jié)論

? 涂料的附著力測試為1級；

? 顏填料的粒徑，含量及涂膜的厚度是影響涂料熱反射率的主要因素。

? 制成的涂料熱反射率高達87%，隔熱溫差29.5℃，有優(yōu)異的熱反射性能。
